地下“透視眼”：SL-GPR無線探地雷達如何為農田管網“精準畫像”
在廣袤的農田之下，埋藏著保障農業生產的“生命線”——灌溉管道、排污暗管等地下管網。它們默默承載著水資源輸送、農田排澇等關鍵功能，但其位置不明、老化破損等問題卻常常成為農業生產的“絆腳石”。傳統探測方式不僅效率低下，還可能對農田造成破壞。如今，西北農林科技大學采用武漢世隆科技的SL-GPR無線探地雷達（暗管探測儀），為農田地下管道探測帶來了“科技革命”，讓地下管網的“神秘面紗”被輕松揭開。
一、為何農田地下管道探測如此重要？
農田地下管道是現代農業灌溉、排水系統的核心組成部分。無論是滴灌、噴灌所用的輸水管道，還是處理農田污水的排污暗管，其運行狀態直接影響著水資源利用效率和農田生態環境。然而，隨著使用年限增長，部分管道會出現老化、滲漏等問題，不僅造成水資源浪費，還可能導致土壤次生鹽漬化；而在高標準農田建設或農田改造過程中，若無法精準掌握原有管道的位置和走向，極易造成施工破壞，引發供水中斷、污水泄漏等事故。
此前，許多地方在高標準農田建設中就曾遇到類似難題，因原有輸水管道資料缺失，施工面臨破壞核心供水管道的風險，最終不得不引進專業探地雷達技術才得以解決。這些案例充分說明，精準的地下管道探測是保障農田水利設施安全運行、推動農業高效發展的重要前提。
二、SL-GPR無線探地雷達：地下世界的“透視神器”
西北農林科技大學所使用的武漢世隆科技SL-GPR無線探地雷達，并非傳統意義上的“探測器”，而是一款基于高頻電磁波技術的“地下透視眼”。它的核心原理是通過發射高頻電磁脈沖穿透地下介質，利用不同介質（土壤、管道、水分等）的電磁屬性差異產生反射信號，進而反演地下目標的位置、形態及材質信息。簡單來說，它就像給地下世界做“B超”，通過電磁波的“回聲”來勾勒管道的輪廓。
1.核心工作邏輯：電磁波的“地下旅行”

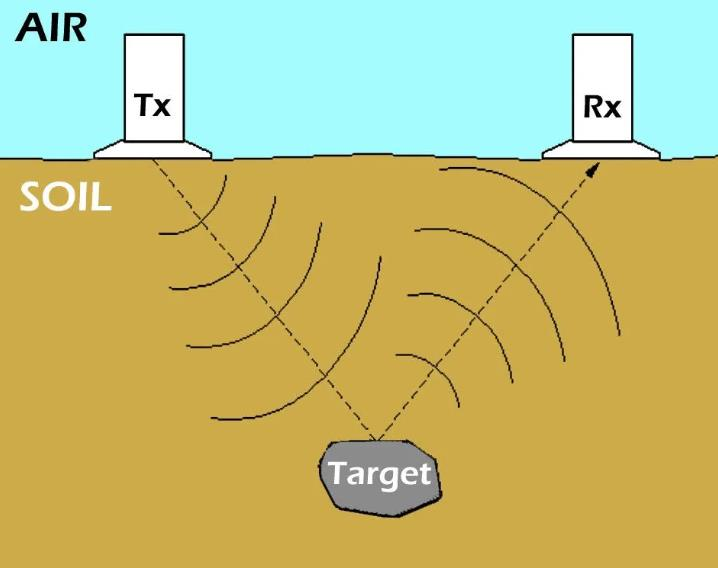

SL-GPR無線探地雷達工作過程可拆解為四個關鍵步驟：首先，雷達的發射天線向地下定向發射高頻電磁脈沖（脈沖持續時間僅為納秒級）；隨后，電磁波穿透土壤等表層介質，當遇到管道等與土壤介電常數不同的目標時，部分能量會反射回接收天線，未被反射的部分則繼續向下傳播直至能量衰減；接著，接收天線捕捉反射信號，同步記錄信號的傳播時間、振幅等關鍵參數；最后，通過專業軟件對原始數據進行濾波、成像處理，生成二維或三維可視化圖像，清晰呈現管道的位置、埋深和走向。
其中，“介電常數差異”是識別管道的核心依據。例如，土壤的相對介電常數約為3~15，而金屬、PVC、PE等管道材質的介電常數與土壤差異顯著，這種差異會讓電磁波產生強烈反射，從而被雷達精準捕捉。
2.專為農田場景設計的核心優勢
與傳統管線探測設備相比，SL-GPR無線探地雷達在農田場景中展現出獨特優勢：一是全材質探測，普通探測儀僅能檢測金屬管線，而SL-GPR無線探地雷達可探測金屬、PVC、PE、水泥等所有材質的管道，完美適配農田中多樣化的管道類型；二是無線便捷，采用主機與天線一體化設計，體積小、重量輕，且支持無線數據傳輸，不受線纜干擾，可在農田中靈活移動探測，避免對農作物造成碾壓破壞；三是高效精準，配備專用的管線自動識別系統（PARDS），能自動解析數據、識別管道深度和位置，極大提升探測效率，其探測深度可達0~8米，完全覆蓋農田管道的埋深范圍；四是無損探測，無需開挖土壤，即可完成地下管道排查，避免破壞農田耕作層，符合現代農業綠色發展理念。
三、西農實踐：讓“透視眼”賦能農田管理

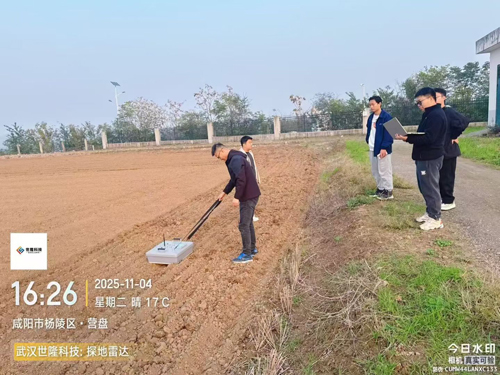

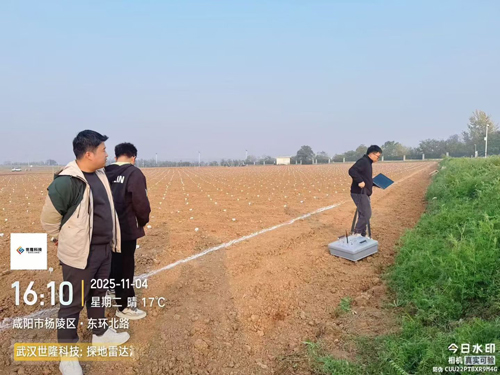

作為我國農業領域的頂尖學府，西北農林科技大學始終致力于用科技推動農業現代化發展。此次采用SL-GPR無線探地雷達，主要用于農田地下灌溉管道和排污暗管的探測與排查，解決了農田管理中的多個核心難題：
其一，精準定位老舊管道。針對部分農田中灌溉管道鋪設年代久遠、資料缺失的問題，通過雷達探測可快速摸清管道的準確走向和埋深，為管道維護、改造提供精準數據支持，避免盲目開挖造成的資源浪費和農作物損失；其二，排查管道滲漏隱患。利用雷達對電磁波的敏感反應，可檢測出管道破損滲漏區域——滲漏處會因水分聚集導致土壤介電常數變化，形成獨特的反射信號，幫助工作人員及時發現并修復隱患，減少水資源浪費；其三，助力高標準農田建設。在高標準農田規劃與施工中，通過提前探測原有地下管道位置，可科學規劃新管道鋪設路線，避免管線交叉沖突，提高工程建設效率和質量。
此外，西農的科研團隊還可借助探測數據，深入研究農田管道分布與土壤水分、作物生長的關聯，為精準灌溉、節水農業等領域的研究提供實證支持。探地雷達技術在土壤性質探測中已展現出巨大潛力，可用于土壤含水量、層次結構等指標的檢測，未來西農或許會進一步拓展其應用場景，推動雷達技術與農業科研的深度融合。
四、科技賦能：智慧農業的“地下革新”
SL-GPR無線探地雷達在西農的應用，是科技賦能農業的生動縮影。隨著我國高標準農田建設的不斷推進，地下管網的精細化管理已成為農業現代化的重要課題。探地雷達這類無損探測技術的普及，不僅能提高農田水利設施的管理效率，減少資源浪費，還能為智慧農業提供精準的地下空間數據支持。
從西農的農田科研實踐，探地雷達技術已在農業領域展現出廣泛的應用價值。未來，隨著信號處理技術的不斷升級，這類“地下透視”技術將更加精準、高效，為我國農業高質量發展注入更強動力。
